posted by rerofumi
2009/3/29 日曜日 17:30:42
BeagleBoard 使っていくのに、むき出しの状態だと扱いにくいのでアクリルでカバーをつけてみた。
工作的なプチハック。
Archive for 3月, 2009
posted by rerofumi
2009/3/28 土曜日 16:04:13
ユニバーサルプログラマの続き。
EPROMに書き込みができる事は確認したけれども、消す手段がありません。
何か紫外線を出す物で消してみたい。

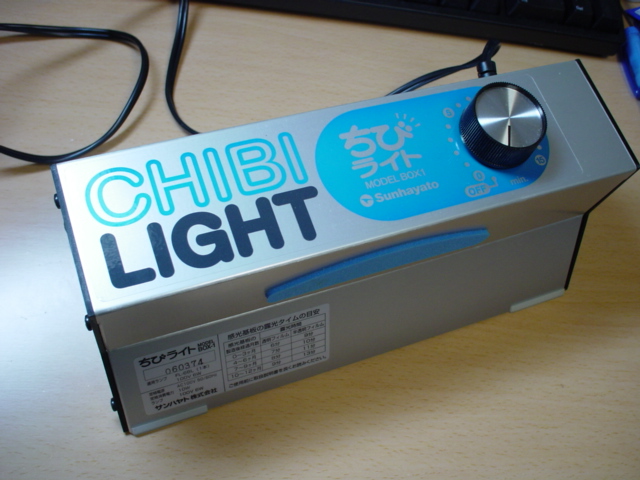

ちょいと貸し出していた感光基板用の「ちびライト」(現在は製造終了、後継機が出ている)が戻ってきた。
プリント基板作成用にはケミカルライトを使うのでそのままでは波長が長くて使えないというのが、先日得た知識。
ケミカルライトを6Wサイズの殺菌灯に取り替えれば UV-EPROM を消すことができる。
殺菌灯は楽天経由で適当に購入。1本、800円くらい。

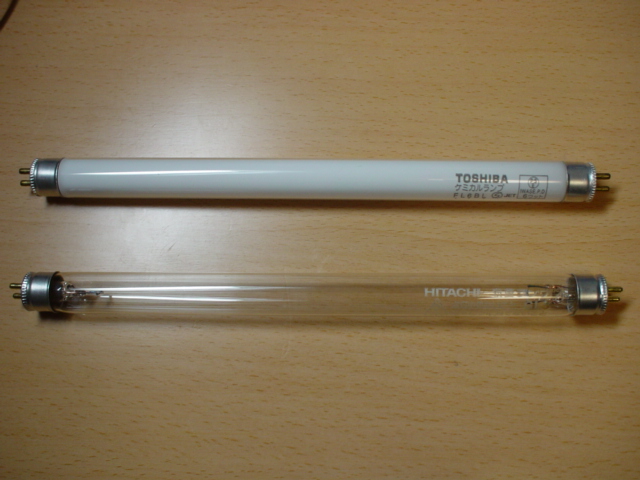

ケミカルライトと殺菌灯の違いは見ての通り、蛍光剤が塗られているか否か。室内灯として用いられている蛍光灯も、殺菌灯と同じで放電により紫外線を発生させている。こうして発生した紫外線をガラス管内側に塗ってある蛍光剤にぶつけ、そのエナジーで蛍光剤が特定波長で発光するとかいう仕組み。蛍光剤で波長を変換しているようなもんかね。

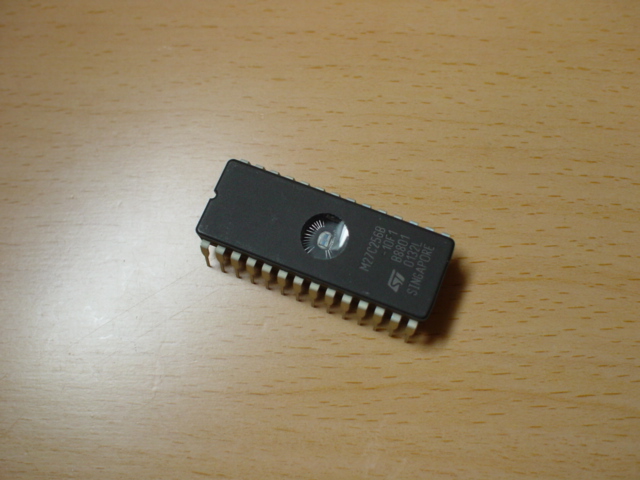

でまあ、殺菌灯に差し替えて照射すると UV-EPROM が難なく消去できる。10分もかければ十分だった、そういう意味でちびライトだとタイマーがついていてさらに便利。
試しにケミカルライトにして照射してみたけれども、30分程度ではビット欠けも起こさなかった。普通の蛍光灯と同じく数週間照射し続けるといくらか漏れている紫外線で消えていくとかするんだろうけれども。
ちなみに殺菌灯の光を裸眼で見るとマジ目を痛めます。本気で目が見えなくなるレベル。危険。
posted by rerofumi
2009/3/27 金曜日 23:57:35
Debian5.0 armel を BeagleBoard にのせて、SDLのテスト。
まあ普通に FB なんでさっくり動くだろうと思っていたのだけれども、なんかサウンドが出てこなかったり出てきてもおかしかったり。ALSAドライバは動いているし、デバイスになんかコピーすると音が出てくるので準備はできているはず。
パッケージのlibSDLだと良くないのかもしれないとか、カーネルもビルドしてみるかとか、色々調査中。
原因をつきとめてすっきりと動くようにしたいね。
そいや、Open Pandora は Angstrom なんだっけ。そっちを入れたほうが事前調査になるかな。
posted by rerofumi
2009/3/22 日曜日 23:11:25
BeagleBoard を手にしたら、動作させるのに必要なあれこれを用意する。
ひとまず最低限必要なのが「電源」と「シリアルコンソール」である。
posted by rerofumi
20:05:40
BeagleBoard はARMベースチップをのせたワンボード組み込みソリューション。これで組み込み系の色々な勉強や実験が行えると言ったもの。
現状これを入手する最大の難関は、その「買い方」にあるのではないかということで軽く解説。
わかる人には「Digi-Keyで売ってるから」で伝わるのですがね。
現在のところ BeagleBoard は Digi-Key の専売ということになっている。Digi-Key はアメリカの電子パーツ卸なのだが個人売りもしてくれるし海外への発送も行ってくれるありがたい存在。特に、FPGAやマイコンチップといった通常一般小売りしてくれないパーツをも扱っているので、ここで変えなきゃ個人で入手は諦めだという最後の希望的な側面もある。
最近は質問の応答などある程度日本語が使える様になってきたので大分利用しやすくなったと思う。
Digi-Key のトップページに行き、商品検索に “BeagleBoard” と入力すると、さくっと見つかる。後は画面に従い購入手続きをするだけ。
お届け先入力などは当然アルファベットのみを使ってローマ字などで記入する必要がある。
一点気を付けるのは、アメリカ合衆国の輸出管理厳守令に従うための利用目的を問われるところ。特に BeagleBoard は高度演算機器なので輸出規制対象物となっている。簡単に言うと「軍事利用しないこと」を明確にしないといけない。最近このへんの規制がかなり厳しく、ぶっちゃけ「北」のあの国に送らないこと、経由しないことなどが厳格に問われる。
なので「工作に使います」「勉強に使います」だけではだめで、「国内使用に限定すること」「販売はしない/もしくは国内に限定」「どういった機器を作って、それはどういった効果があるのか」をちゃんと書かないといけないようだ。
私の場合は「民生用テレビ受像器に映像を表示するための機器の試作、国内利用限定」と記載して無事に通っている。
また、利用機器については個人の記述があるので「教育機器」を選択しがちだが、個人のホビーにおいては「民生用電子機器で使用」を選択すべきだそうだ。
このあたり、不備があったり曖昧だったりすると注文後Digi-Keyの日本担当から(日本語で)確認の電話やメールが来て詳細を訪ねられる。
さて、購入手続き自体は以上なのだが、Digi-Key を利用するにあたっての最大の難関は荷物の受け取りにある。
Digi-Key からの発送は宅配サービスの UPS を使って行われる。この UPS の配送が「平日昼間のみ」であり、再配達依頼は朝8時あたりに電話で申し込み等かなり使い勝手が悪い。正直一人暮らしの会社員ではまともに利用できないところである。
UPS はヤマト運輸と提携しており、首都圏以外はヤマト運輸へリレーされて配送される。このヤマト運輸も小荷物扱いではなく、大物配送の枠組みとかで一般的な宅配便と違う部署らしいのでどこまで融通が利くのかは良く知らない。
うちは首都圏近郊ということで UPS が自力で配送してくるためどうしても「平日昼間」になり受け取りが面倒でしかたがないのですな。
まあこのへん「がんばってうけとりましょう」としか言いようが無いのですが。
その様な難関をいくつか経て、BeagleBoard を入手することができるのです。
posted by rerofumi
2009/3/19 木曜日 2:00:16
OpenPandora が延期しまくりもうすぐ(4月末くらい?)完成……しそうなところで、同じ OMAP の BeagleBoard でアップを始めることにした。
Linux動かすだけでもコツがあったり、というかわかりそうでやってみないとわかってないところがあって苦戦してみたり。
ただいま格闘中。
posted by rerofumi
2009/3/11 水曜日 1:45:37
ここしばらく何もせずにぼけーっとしていたのだけれども、そろっとなんか作ってみるかなあという気概がたかまりつつある雰囲気。
ここは一つ、お買い物で物欲的に盛り上がってみようとか思って買ったのがこれ。
ユニバーサルプログラマ。よするにEPROMライター。
Aitendo で見かけて割とお安かったので購入。USBバスパワーでケーブル一本だけで動作するというのもうれしいというか、今時というか。
プログラミングアプリはこんな感じ。
先日、ケミカルランプの紫外線だと波長が長くてUV-EPROMは消えない殺菌灯じゃなきゃという話を聞いてそうだったのかーと知らなかったのを反省すると共に、EPROMへの郷愁がむくむくとわき上がっていたのでした。
昔は仕事で黙々とUV-EPROMを消したり書いたりしていたものですよ。
そんなUV-EPROMも絶滅危惧種。
秋月では256kだけを取り扱っていて、在庫限りの最終品だそうな。秋葉原までいくとまだぽろぽろと買えるかな。
このEPROMは読み書きができた。あとはアーケード中古基板に載っているEPROMを外して読んで遊んでみたり。
さて、今時EPROMを使うかというとどうだろうというのが正直な所。しかし、こいつはユニバーサルプログラマというだけあって、UV-EPROM以外も読み書きできるのですな。このへんから、今時の電子工作っぽい話。
これは秋月で取り扱っている 2Mフラッシュ。こいつだけ、32pin PLCCという電子工作でも扱い易い形状なのでいつか使ってやろうと買っておいたもの。データシートを見て、なるほどこうやって消したり書いたりするのかというのはわかったのだけれども、実際に書き込む回路やマイコン制御を書くのが面倒でほったらかしになっていた。
で、このユニバーサルプログラマはこのフラッシュ等も書き込むことができるのですな。
PLCCアダプタはライタと一緒に買っておいたもの。このフラッシュに使う為ですよ、ええ。
予め書き込んで置いたり、ちゃんと書けているか確認したりできるので、これでこのフラッシュも扱い易くなるというもの。
それだけでなく、2線3線のシリアルEEPROMも読み書きできるのが今時工作でのミソ。
以前、PSoCで音声をだしたときシリアルEEPROMに音声データを置いていたのだけれども。そのときは適当に使い捨てのマイコンファームを書いて、PCからシリアルで流し込むとI2CでEEPROMに書き込むというやっつけライタを作って作業をした。
いまでは、こいつで楽々書き込み＆確認ができるというわけさぁ。
ついでに、PIC12/16やAVRのDIP品にプログラミングもできるらしい。この辺はできるからついでにやっておけ的で、なんか今ひとつな気がする。いや、実際読み書きできるので便利ちゃ便利なのですがね。
これだけ機能があると、最近のマイコン電子工作的にも「ありなんじゃね？」という気がするわけですよ。
で、最終的に使えるかというとなんとなく値段相応で安物だからこんなものかなーといった感じはする。
なんか細かいところでイマイチな所があってみたりするので。
EPROMも1M以上の物はサポートがまばらだったり、その結果つかえないデバイスもあったり。なんだかデバイスとの相性問題とかあるみたい。けれども、私の手元にあるやつは大きな奴以外大体扱えた。
マイコンへのプログラミングはおまけ程度に見ておくと良いかも。できたらラッキー程度に。いや、できたので結構便利だとは思ったのだけれどもeraseが完了しなかったり怪しげなところも見られたので。
てなわけであると楽しそうなアイテムだと思った。
posted by rerofumi
2009/3/9 月曜日 1:24:39
ニコニコ技術部の方で「『あの楽器』東京ミーティング」というものがあったのだが、そこで個人的に「おおおっ！」と思ったのが、ヒローマ氏の「メンブレンスイッチを自作して入力装置に」の展示であった。

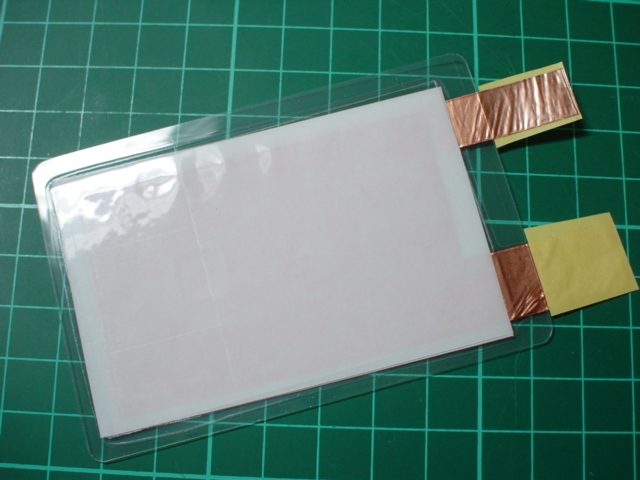

まあ、これで『あの楽器』のインターフェースにするのは結構しんどそうだなあとは思うのだけれども、メンブレン型のシートスイッチを自分で作っちゃおうというのは電子工作的に超使えまくる技なんではないかと思うわけですよ。
電子工作でスイッチやキーボードがある程度の個数以上になると作るのがかなり面倒になってくる。電卓くらいのキー数だとマイコンでドライブするのはなんとかできるものの、スイッチをその数だけ買うにも高いし、それを基板に並べるにも面倒だし、マトリクスを配線するのも地味に面倒だったりする。大きさを考えてメカニカルスイッチは無理そうだからメンブレンにしたいと思っても、使えそうなのが売っているわけでもない。
それを自作できるんじゃね、と思わせてくれたのでヒローマ氏には大いにリスペクト。
てなわけで、今回はその原理実験。
