posted by rerofumi

2010/6/14 Monday 23:43:47

前回作ってあまりにも有用で、作った本人使い倒しなホットプレートコントローラー。
しかし、テスト基板とめちゃくちゃな配線のままでは今ひとつ美しくないし使い勝手も落ちる。というわけでプリント基板で作り直すことにした。
今回はプリント基板の作成。
プリント基板作成もめちゃくちゃ久しぶりなので、主にK2CADの使い方を思い出しながらの作業。

回路図はほぼ前回のまま。電流制御のトランジスタをMOSFETに変更したくらいなもの。
Bschで書いて、そこから net 出力して K2CAD に持っていく。

K2CADの使いかたを思い出し出ししながらのアートワーク。全部片面でというのはあきらめて、ジャンパー6本ほど。
ちっとは太くしてあるのだけれども、それでも12Vラインは細くて失敗。これ電流流したらパターンが発熱するだろうなあ。今回はプロトタイピングということで次回直すことにしよう。
Download: hotplate_controller.pdf
ポジ感光基板用パターンPDF。

ポジ感光基板に焼き付け。上下でうっすら残っているあたりはエッチングで残るなー、と。

エッチング。周辺が残っているのは感光作業時の露光ムラ。
端っこはどれくらい露光すればよいのかわかりにくいのと、使った基板がかなり古い残り物だったことで時間がとりづらかったのよね。大きいとムラになりやすいというのもあるけど。

露光もエッチングもあんまり無理するとパターンがはがれたりぼろぼろになったりするので、適当なところで妥協。今回は真ん中が綺麗にできているのと、周辺でショートしているパターンがほとんど無かったのとでカッターで彫り込み補修して済ますことに。

今回は基板を作ったところまで。

posted by rerofumi

2009/8/10 Monday 1:41:19

Make: Japan Blog で「ICのガワを溶かす方法」という記事を読んでとても心惹かれる。あのパッケージの中に入っているきらきらのシリコンダイを手にして眺める事ができるというのだから。
しかし記事で紹介されている手法は硝酸で溶かす方法でちと準備が容易とは言い難い内容。
その記事の下の方に補足として「ガストーチでパッケージを焼き尽くすとシリコンだけ残るぜ」といった事が書いてあった。それだ。それならできる。
てなわけでやってみた。これはどちらかというと結果よりも過程が画的に面白いものなので動画にしてあげておいた。

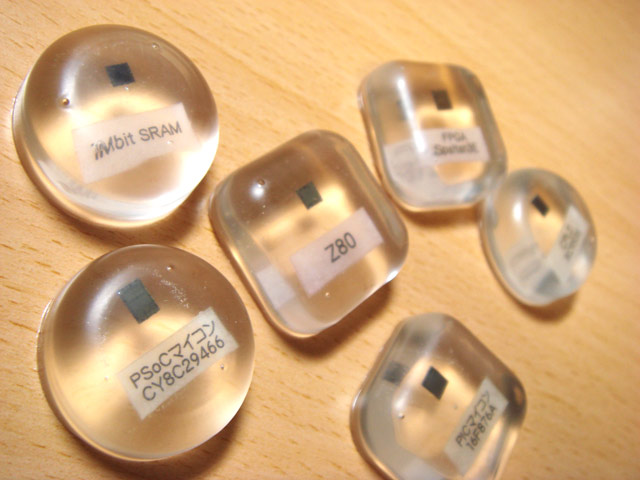

シリコンダイを入手してどうするのかというと、透明レジンに封入してデスクトップアクセサリに仕立ててみた。これを光にかざしてきらきらと虹色に輝くパターンを眺めることができるのです。

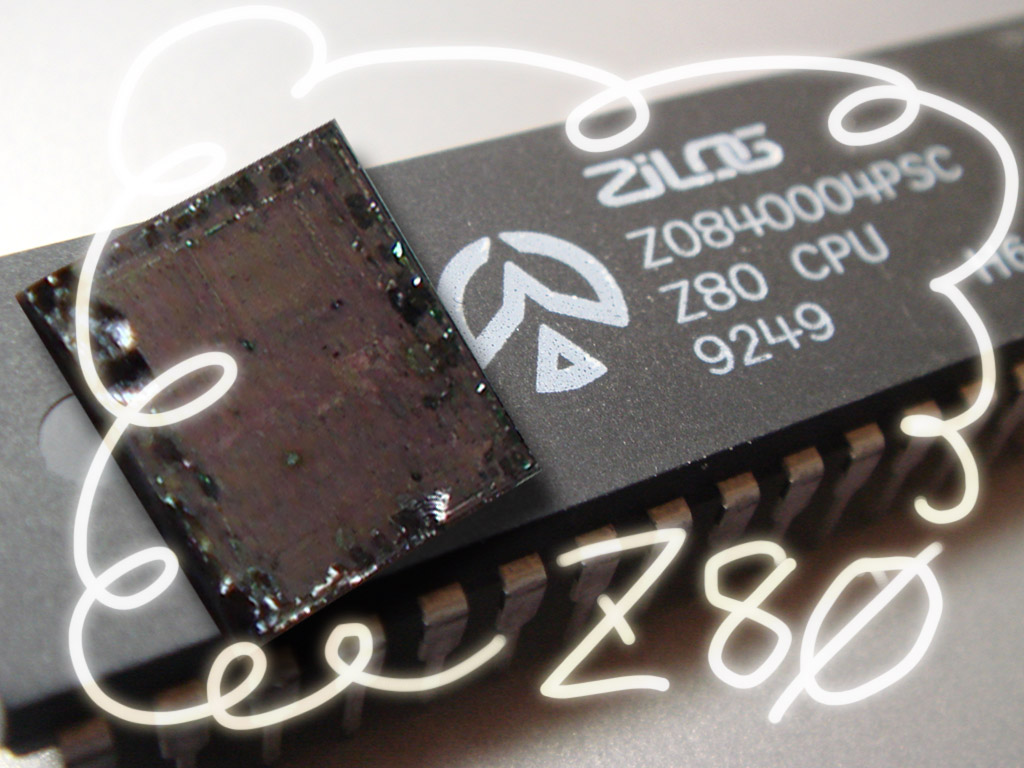

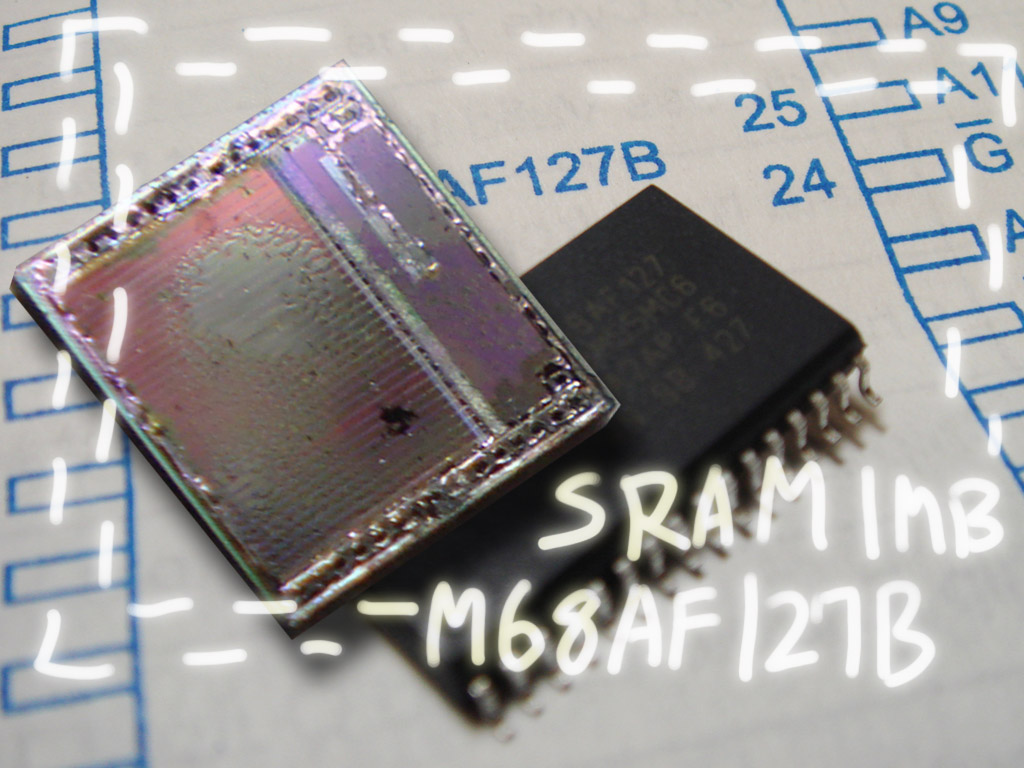

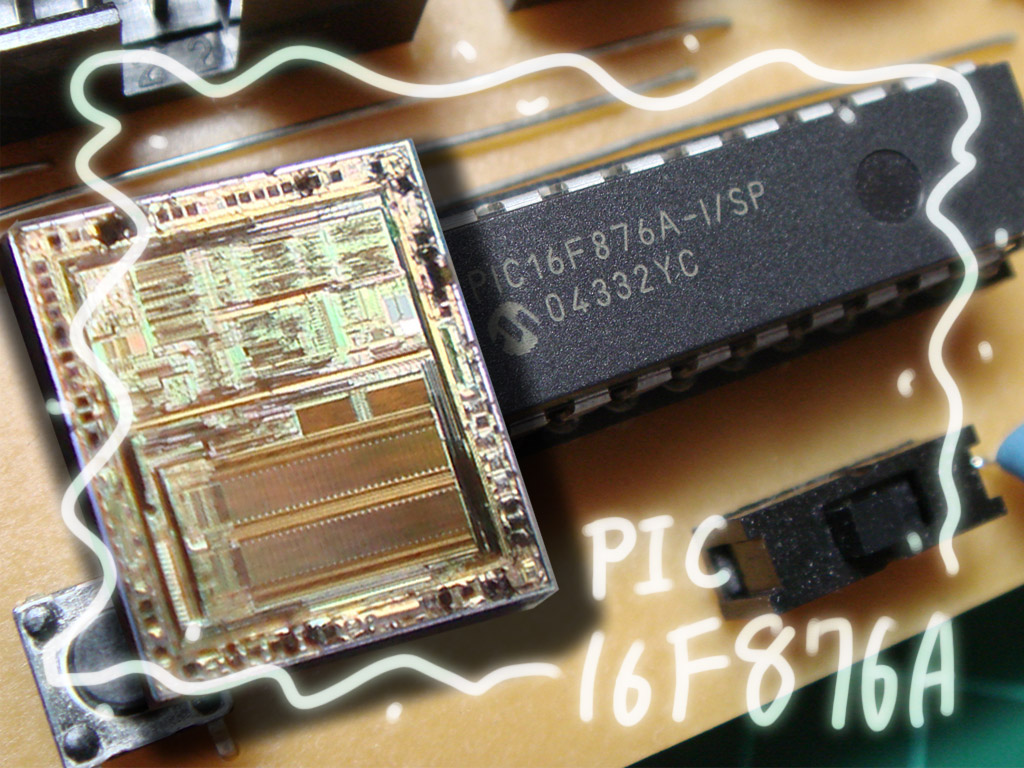

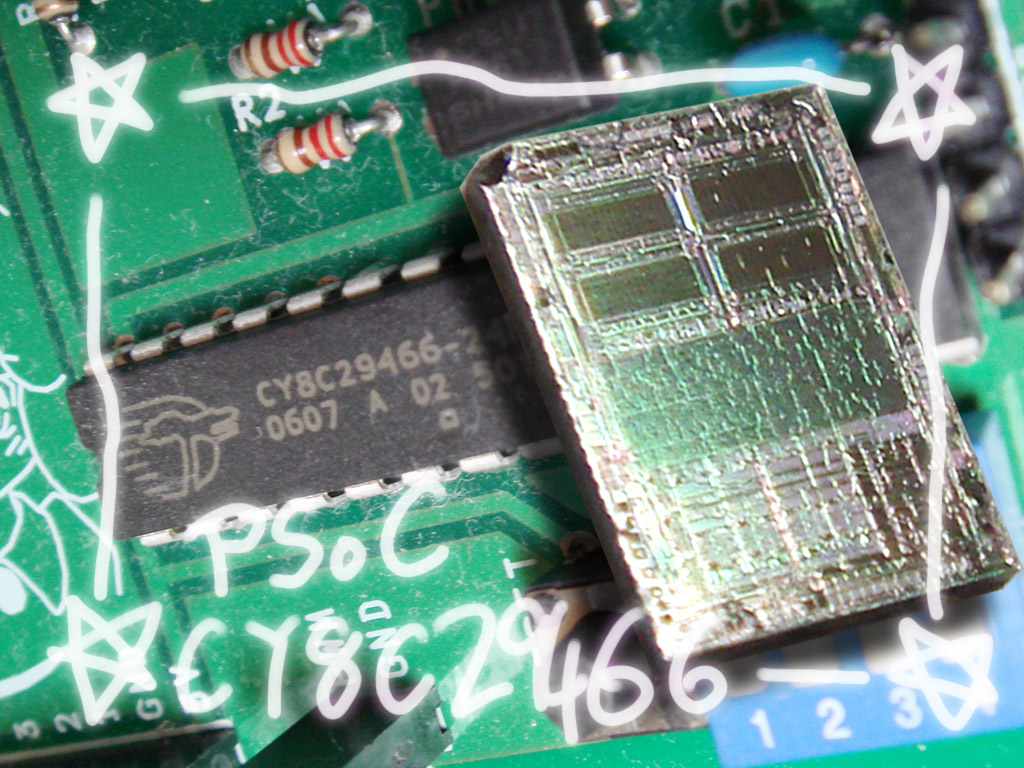

動画内ではちと表示時間が短めだったシリコンダイのスナップショット。ブロマイド？

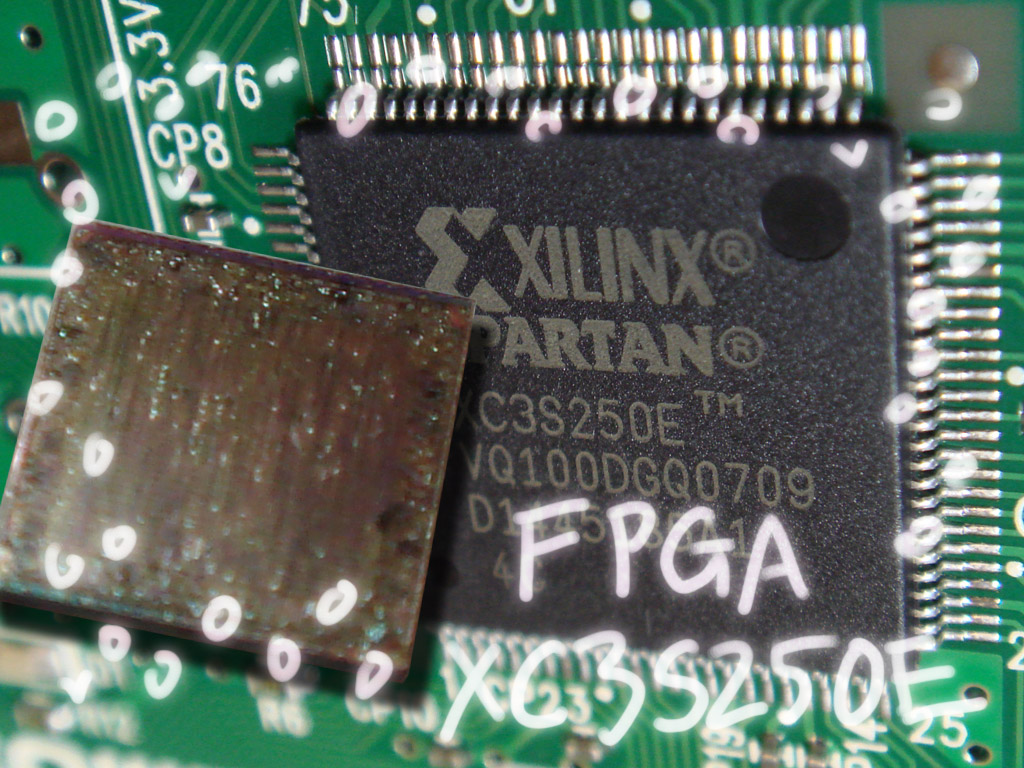

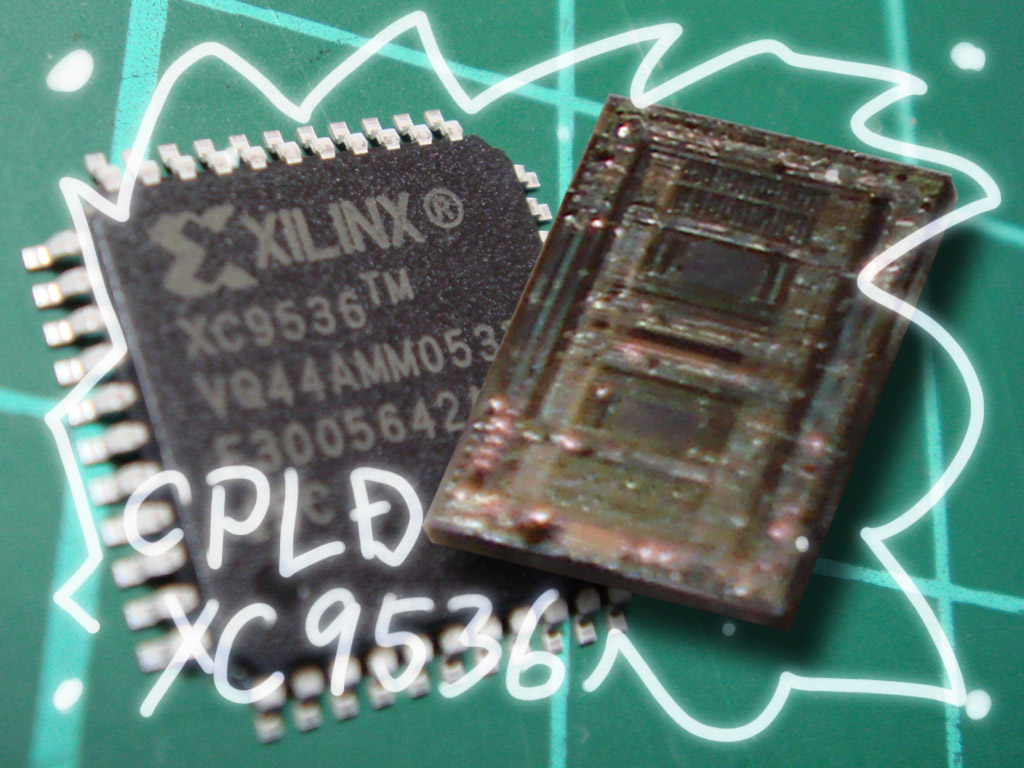

CPLDはテクニカルノーツに書いてあるブロック図そのまんまがパターンとして見えるのが面白い。Spaltan3E は 90nm プロセスだから細かすぎてあんましパターンが見える形でひかってくれなかったのです。

posted by rerofumi

2009/5/7 Thursday 2:46:04

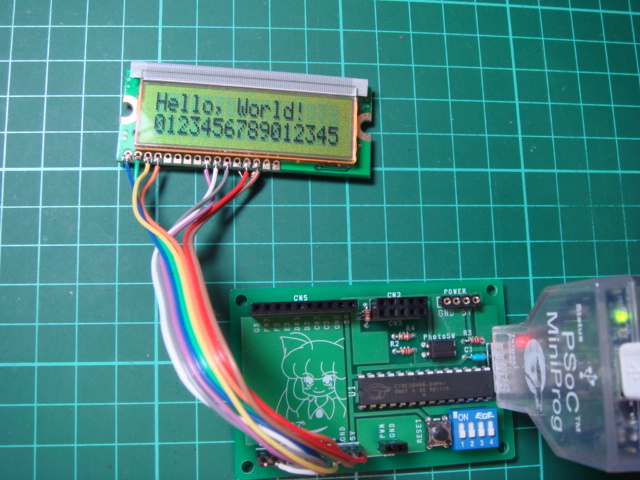

マイコン電子工作で半ば定番とも言えるキャラクター型LCDモジュール。
個人的こいつらが大好きである。そこそこ、手間がかかるので制御している感が味わえるし、如何にもマイコンっぽい気分がする。7セグLEDを光らせるよりも手軽にあつかえるしね。
そんな理由よりも、ポケコン時代に刷り込まれた何かがあるのかもしれない。
実際にどんな場面で使うのかというと、大抵開発中の動作確認用だったりする。
レジスタや変数の内容をLCDモジュールに表示しながら、動作が正しいかを確認するといった場面。まあ、最終的にはLCDが要らないプロダクトだったり、GPIOが足りないので取り外したりするのだけれども、序盤のデバッグには無くてはならない感じ。

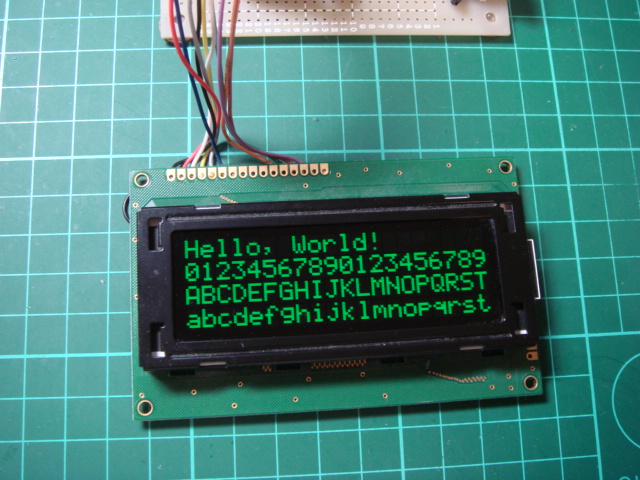

そんなLCDモジュールで所有しているものでも、OPTREXの奴は黒字に抜き文字がかっこよくてお気に入りだ。

Read the rest of this entry »
