もあさんが「奏」インスパイアなMIDIコントロールターミナルの「もなか」を公開開始したもよう。
同じくもあさんが作成している、GingerのファームをUSB-MIDIに置き換えて奏っぽくした代物。V-USB(旧AVR-USB)というAVRで動くUSBスタックを利用しているので、PCとはUSBで直接つないでつなげるという優れもの。このV-USBはObjective Development社が提供していてフリーで使えるUSBスタックなのだけれども、USBベンダーIDを ObDev 社が提供していて、アマチュアでも容易にベンダーIDとデバイスIDを付けることができるといったあたりがすばらしい。通常USBデバイスを作っても、USB Implementers Forum に数十万のお金を払ってベンダーIDを取得しないとそれを配布することはできない。なのでアマチュアがUSBデバイスを作ることができても、頒布することはまず無理なのだよな。V-USB はそのベンダーID部分を ObDev 社が肩代わりしてくれている。その代わり、5個以上配布するときはデバイスIDをコマーシャルライセンスで購入してね、といったビジネスモデル。

前書きが長くなったけれども、ようするに「もなか」はUSB接続できる「奏」なのですな。便利な。
インスパイア元としては一つ作ってみるしかないだろう。といっても、Gingerは持っていないので、適当に部品を買い集めてGingerクローンを自作することにした。

出力のピンソケットはGinger互換ではなく、奏互換で 10ピン×2 としてみたあたり。
単に部品箱に余っていたというのもあるけれども。

裏は相変わらずこきたない。

制作自体はさほど問題はなかったのだけれども、AVR慣れしていないのもあって動くまで4日くらいかかってしまったあたり。

最初は回路図でISPコネクタのRESETをAVRのRESETにつなぐというのを見落としていてプチはまり。考えてみりゃそうだよねえ、とか思いながら修正をする。

秋月で適当に「ATMega88おくれ」といって買ってきたけれども、今はATMega88P しかなくて、それが無印88とびみょうに違うのね。
最初はFUSEの事をすっかり忘れていて、クロックが発振していねえなぜだ！と騒いでみたり。そいやFUSE設定を忘れていたわと見てみたら、GingerのMakefileに書かれているFUSEと違っていて面食らう。

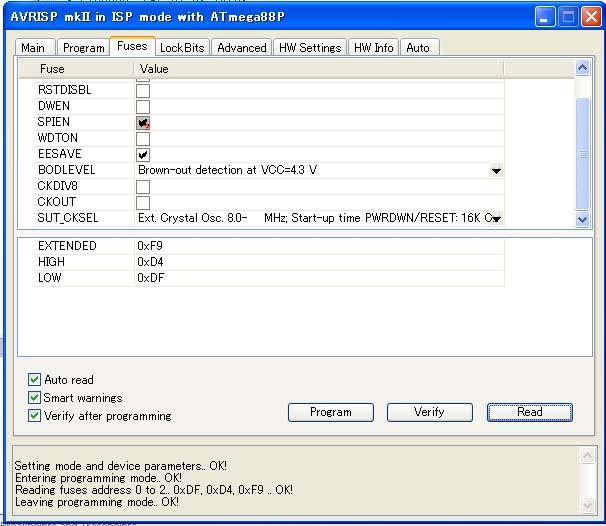

ATMega88PでのFUSE設定はこんな感じで。たいしたものではないけれども一応。

ようやくクロックも正常に 12MHz を発振していて、さてとと思ったところでUSB機器として認識されない状況に。こういう時何が原因かわかりにくいので困る。
うんうんと数日健闘していたのだけれども、結果としてこれは私の配線ミスだった。USBバスのpull-up抵抗を USB-2pin に仕込まないといけないのを 3pin の方に噛ましていたというオチ。
修正したら見事動き出す。ばんざい。

そんなこんなでうちのGingerクローン基板と「もなか」が完成。
みんなも作ってみては？
