前回作ってあまりにも有用で、作った本人使い倒しなホットプレートコントローラー。
しかし、テスト基板とめちゃくちゃな配線のままでは今ひとつ美しくないし使い勝手も落ちる。というわけでプリント基板で作り直すことにした。
今回はプリント基板の作成。
プリント基板作成もめちゃくちゃ久しぶりなので、主にK2CADの使い方を思い出しながらの作業。

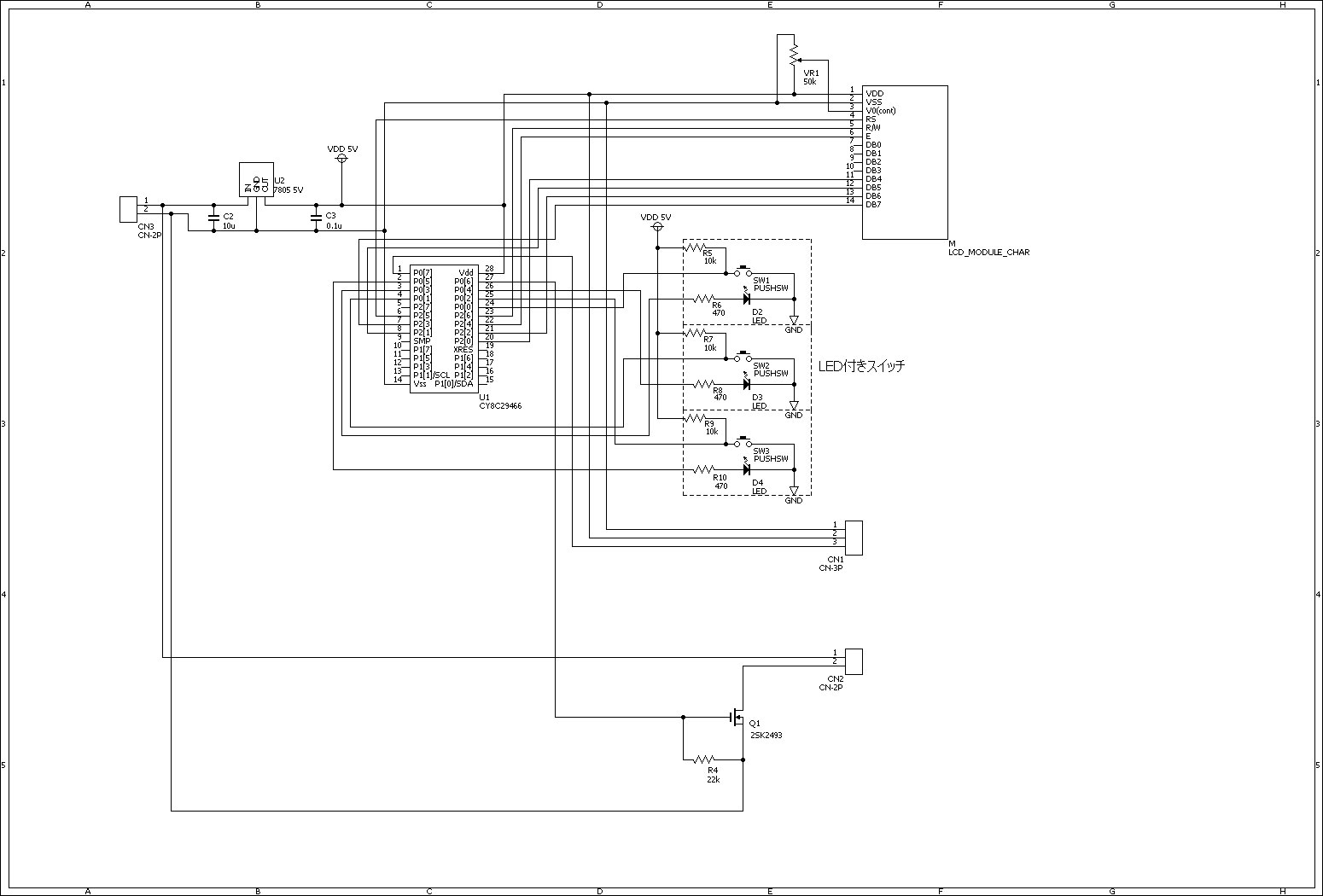

回路図はほぼ前回のまま。電流制御のトランジスタをMOSFETに変更したくらいなもの。
Bschで書いて、そこから net 出力して K2CAD に持っていく。

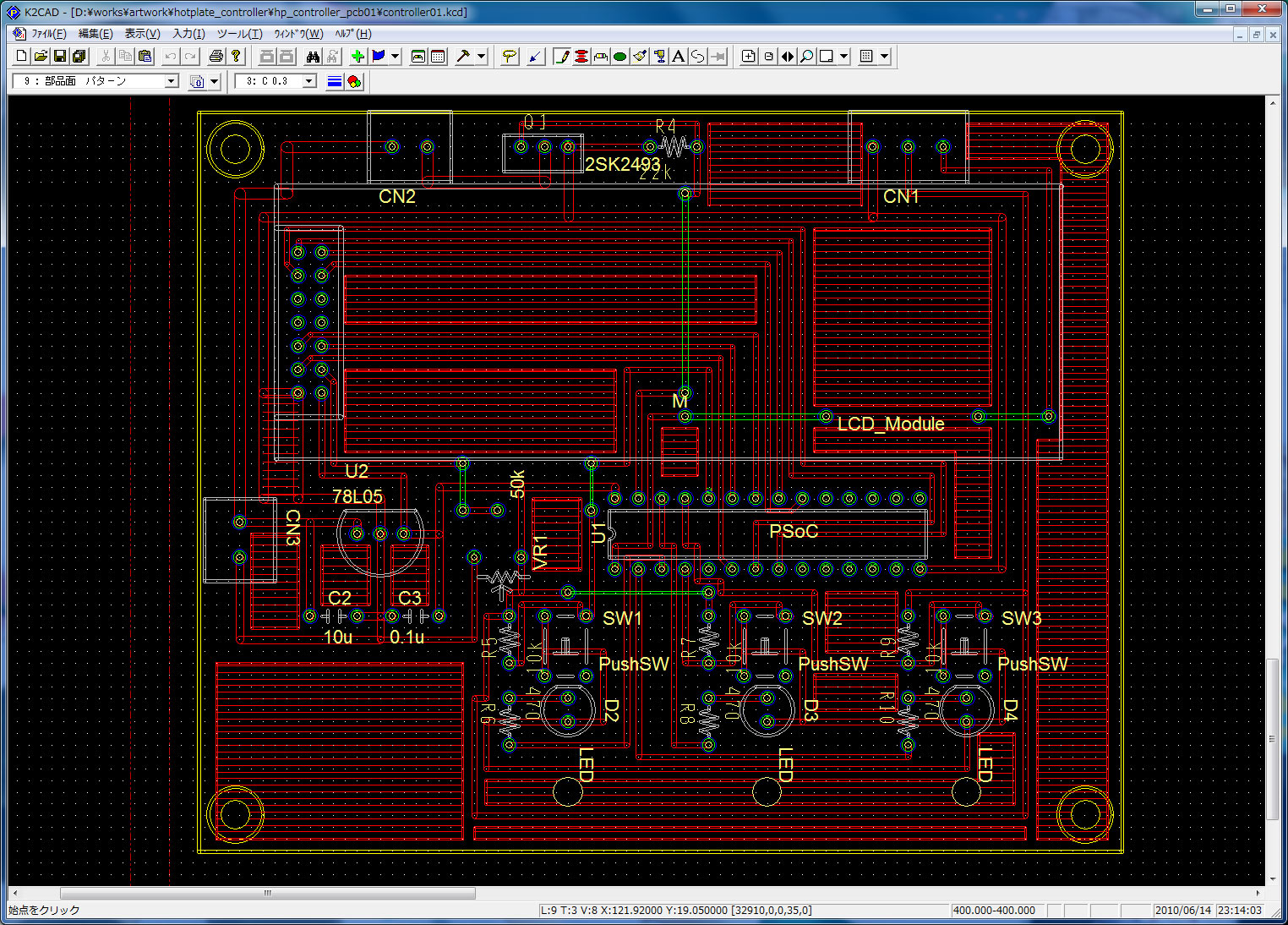

K2CADの使いかたを思い出し出ししながらのアートワーク。全部片面でというのはあきらめて、ジャンパー6本ほど。
ちっとは太くしてあるのだけれども、それでも12Vラインは細くて失敗。これ電流流したらパターンが発熱するだろうなあ。今回はプロトタイピングということで次回直すことにしよう。
Download: hotplate_controller.pdf
ポジ感光基板用パターンPDF。

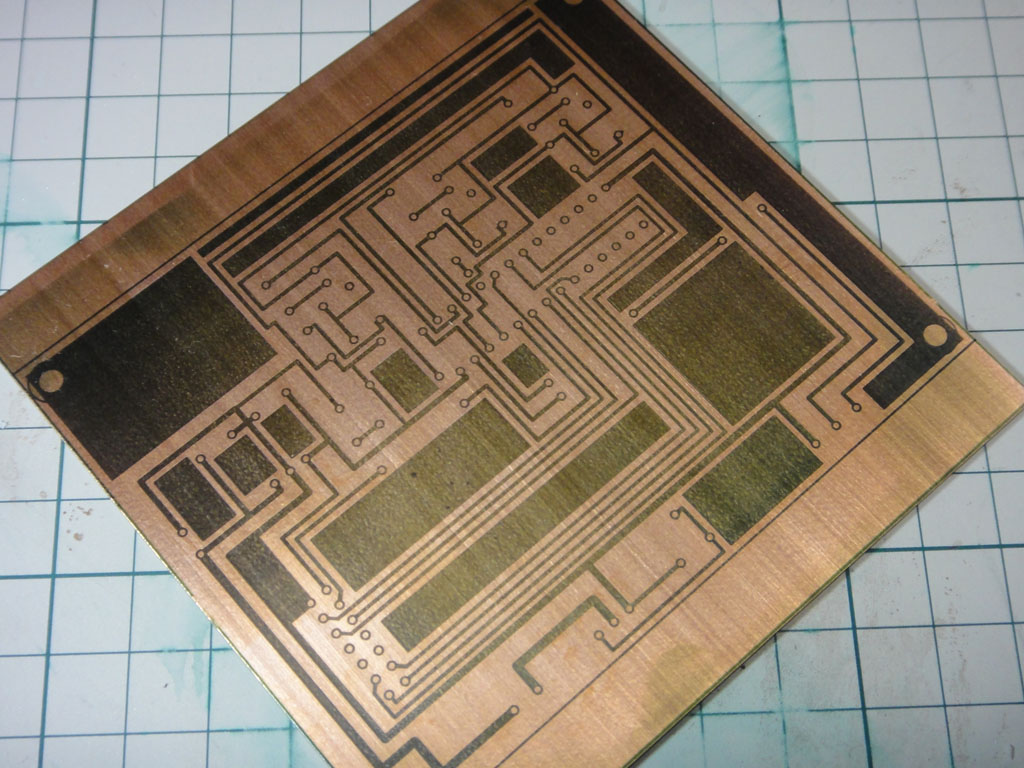

ポジ感光基板に焼き付け。上下でうっすら残っているあたりはエッチングで残るなー、と。

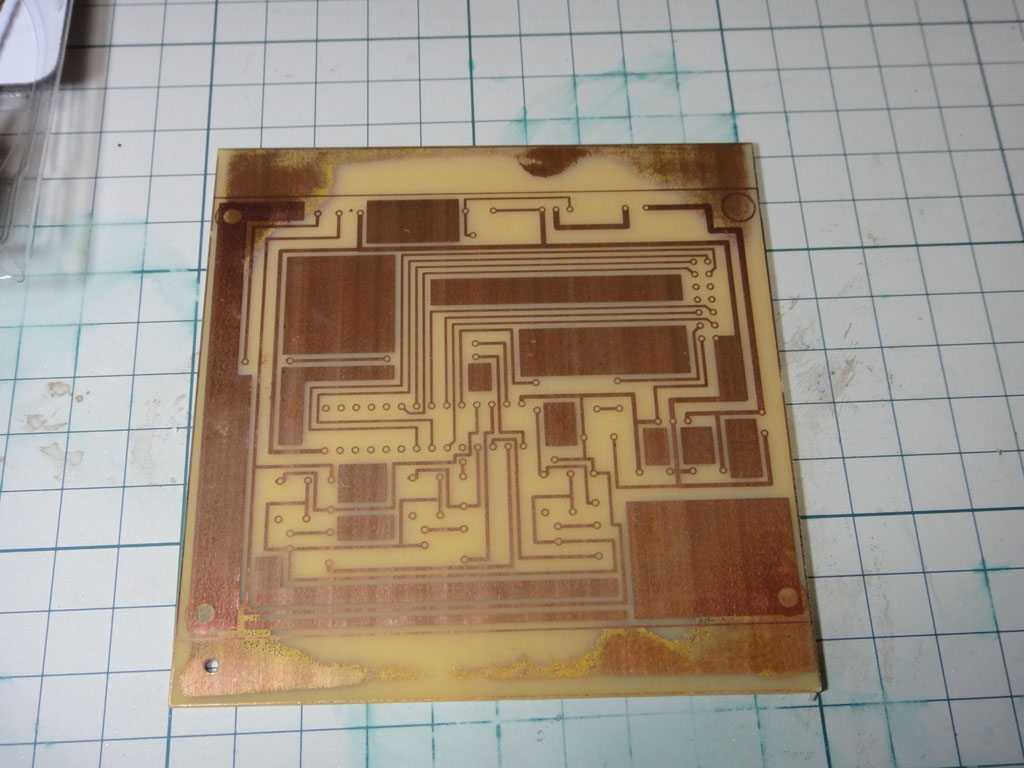

エッチング。周辺が残っているのは感光作業時の露光ムラ。
端っこはどれくらい露光すればよいのかわかりにくいのと、使った基板がかなり古い残り物だったことで時間がとりづらかったのよね。大きいとムラになりやすいというのもあるけど。

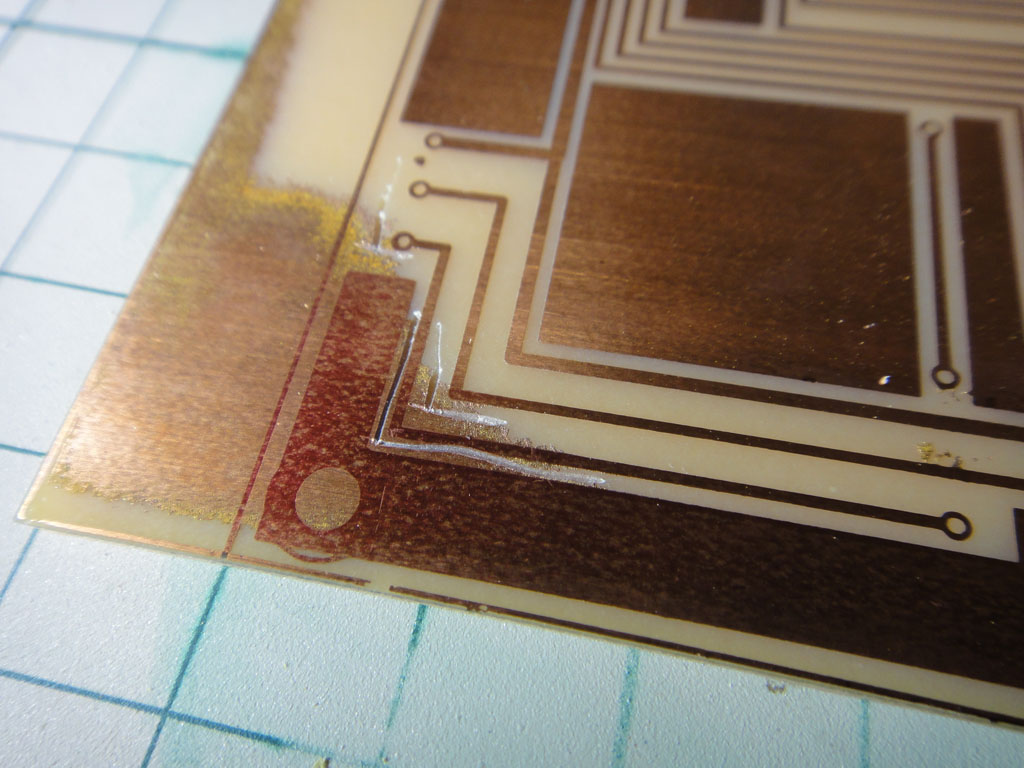

露光もエッチングもあんまり無理するとパターンがはがれたりぼろぼろになったりするので、適当なところで妥協。今回は真ん中が綺麗にできているのと、周辺でショートしているパターンがほとんど無かったのとでカッターで彫り込み補修して済ますことに。

今回は基板を作ったところまで。
