ユニバーサルプログラマの TOP2005+ を手に入れてから、充実のROMライフ(なんじゃそりゃ)をおくっているわけです。
以前もちらっと書いたように、このプログラマはいくつかのマイコンにもプログラミングできるようになっている。そういや AVR のプログラマはこれまで持っていなかったのです(JTAGでできそうなのでそれ経由でいずれはとか思ってはいた)。
我が家に転がっているAVRはエレキジャックのマイコン特集付録の ATTINY2313v だけだけれども、一応はあるのでこれを TOP2005+ でプログラミングしてみようという。

avr_first

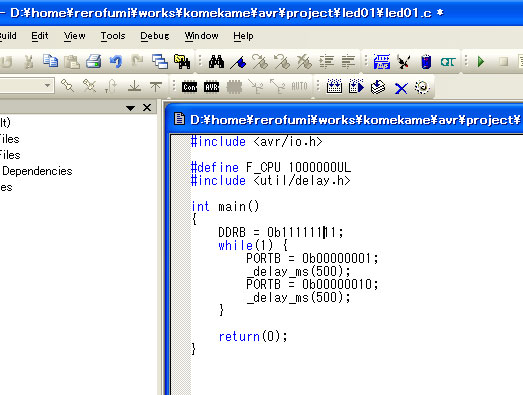

まずは AVR Studio で適当に LED ちかちかのプログラムを(C言語で)書く。

topavr02

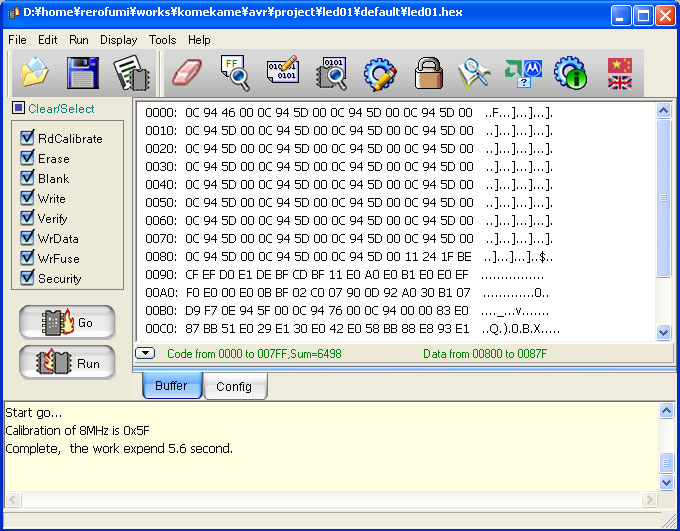

これを TOP2005+ のソフトウェア、TOPWINで書き込む。

topavr01

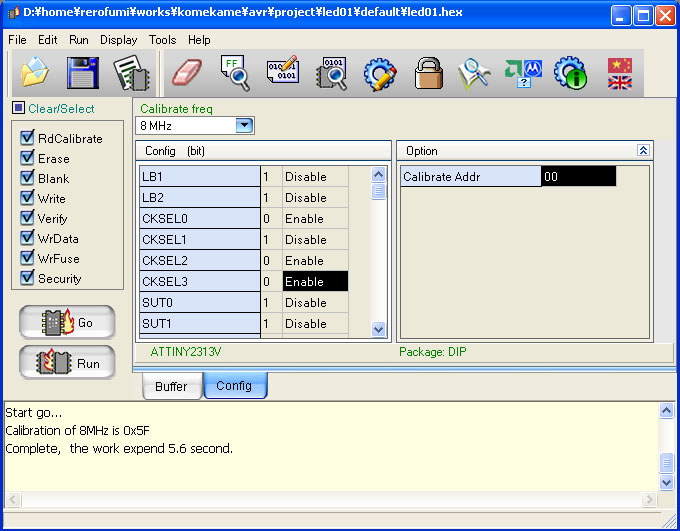

AVR のヒューズ設定も忘れずに。configタブの中にある。

dsc06418

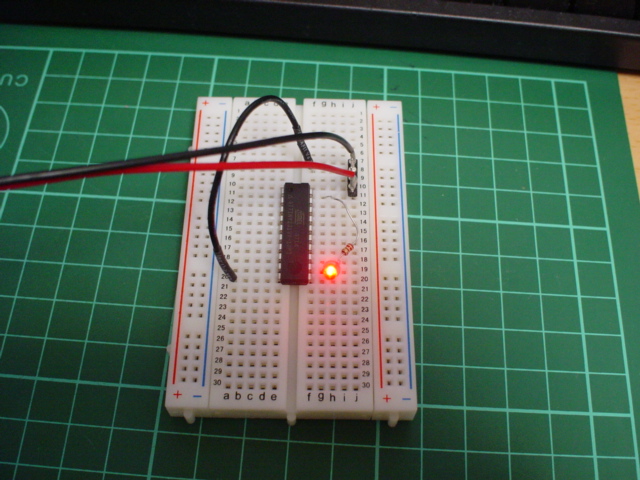

無事書き込めて LED がちかちかできた。

ISP はおいておくとしても、AVRライタとして使えると言うことを確認。
そう考えると、結構良い買い物をした様に思えてくる。
