CupcakeCNC の不具合は十中八九 Plustruder のせいだったりする。

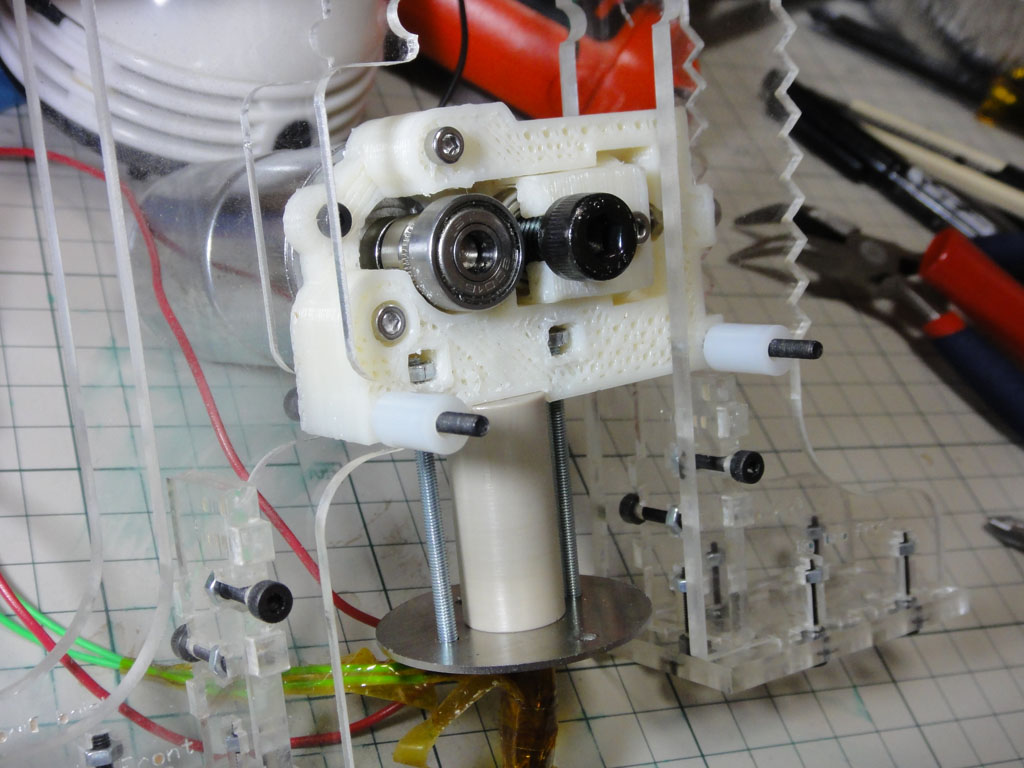

とにかくメンテナンスが必要な Plustruder に嫌気がさしての予備を持っておこうと、3Dプリンターで出力できる押し出し機 PrintruderII の制作を始める事にした。
今回はこいつの話ではないので、評価はまた別の機会に。

で、Printruder を作るのは予定していたので先日の Drive Gear MK5 と一緒にギアードモーターも注文してあって、それらを元にもう一対 Extruder を作ることにした。
ところが新しいギアードモーターが結構やんちゃな奴で回転数とかもちょっと高めだったりする。
そしてそのモーターである顕著な不具合が頻発することに気がついた。
PWMで制御駆動するとコントローラー上での通信エラーが発生するのだ。

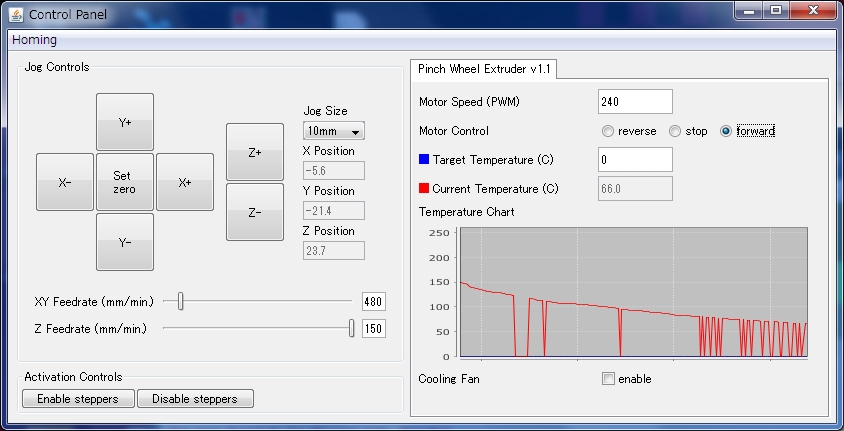

温度センサーのグラフがしょっちゅう0に落ちてがたがたになっているけれども、これはギアードモーターを PWM値(speed) 240 で回しているだけでこれだけ通信エラーが発生している。PWM値が 255 だと発生しない。
こんな状況なので押し出し速度を 255 以外(うちは240〜230がお気に入り数値)で出力していると、出力中に通信エラーでヒーターが OFF になりノズルが冷え、射出が停止するという現象となって現れる。
または、出力完了してもモーターが止まらず射出が続くといった現象としても現れる。
これらはみんなモーターのノイズによって引き起こされているであろうことが、わかってきた。

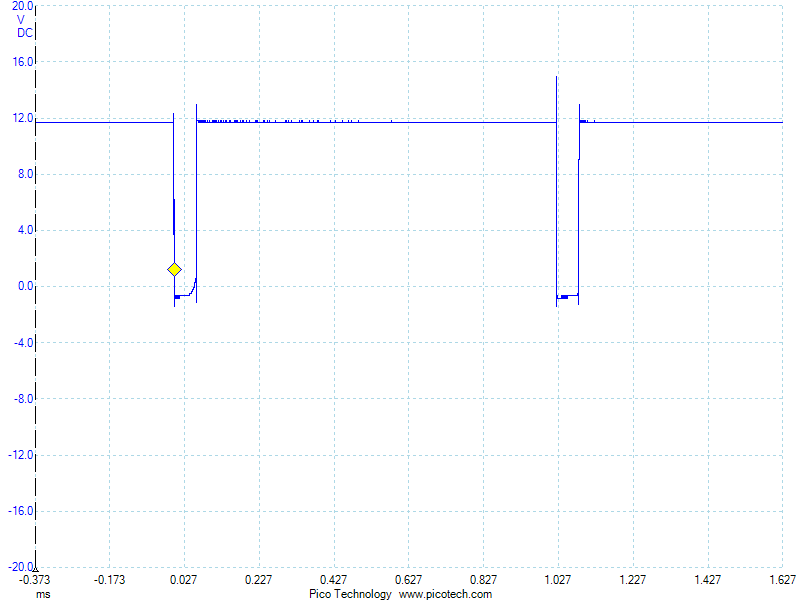

PWM動作させているときの、モーター電圧を計測したものである。
エッジ部分にヒゲの様なサージがぴょこんと飛び出しているのが分かるだろうか。

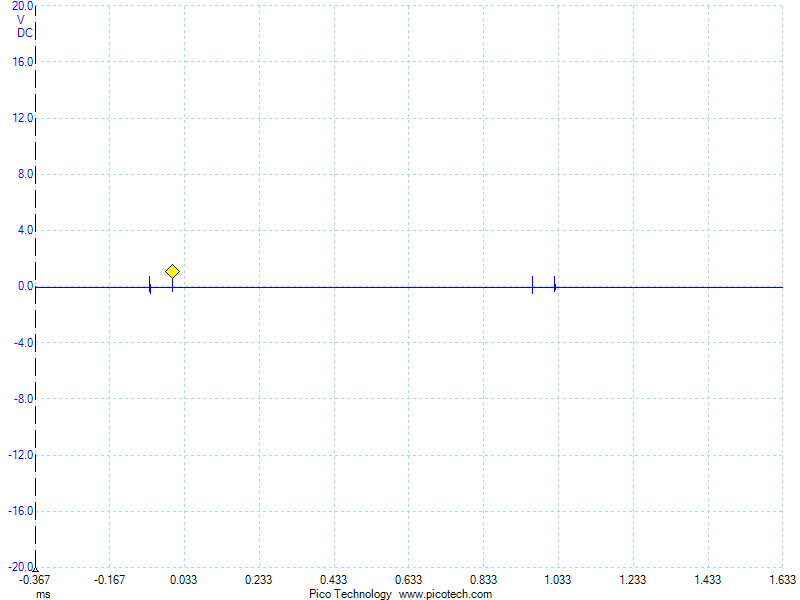

このサージノイズが、コントローラー上のあらゆる信号線上に現れている。
おそらくはこれで通信まわりが誤動作しているのだろう。
PWMを普段使わない人でも停止時に同じような波形となるため、出力中の射出開始・停止時や強制停止時に通信エラーで値がおかしくなる現象に出会うかもしれない。

じゃあ、どこにノイズ対策を張ればよいのかといったところまではまだ追い切れていない。
RS485コンバータ・ドライバの周辺だと思うけれども、単純にパスコンはってサージを押さえてもあまり変わらなかった。むしろオシロで計測(≒1MΩのプルダウン)していると安定していたような気もするので、このあたりに対策あれこれ山盛りで入れまくると良いような気もする。

それよりも 12V 以上のサージがかかるのがどうだろうという感じなので、モーターに 12V のバリスタをつけてサージを消してしまうのが得策なのかもしれない。
