小ネタ＆突貫製作物。

ニコニコ動画で良くあるコメントをして『うすいＧ８』というネタがおもしろかったので旬なうちに工作をして動画を作ってみた。
その回路図とファームウェアを置いておく。

マイコンはストロベリーリナックスで買える CY8C24794 の USB-PSoC1 モジュール。
ファームは昔作った「ファミリーBASICALLYキーボードコンバーター」をベースに書き直した物。
最近は PWM と圧電ブザーでビープを鳴らすのが俺ブームなので音もつけてみた。

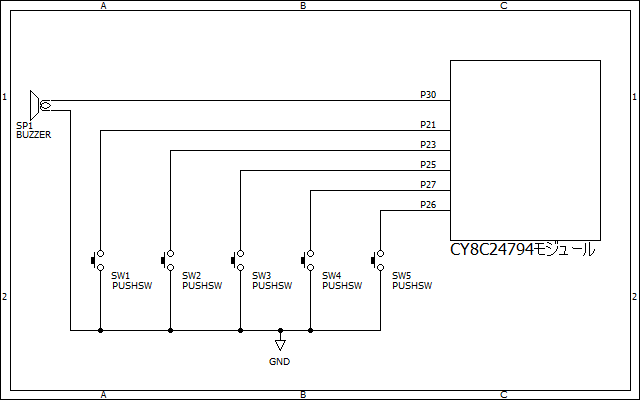

回路図。
簡単なのでまあこんなもん。

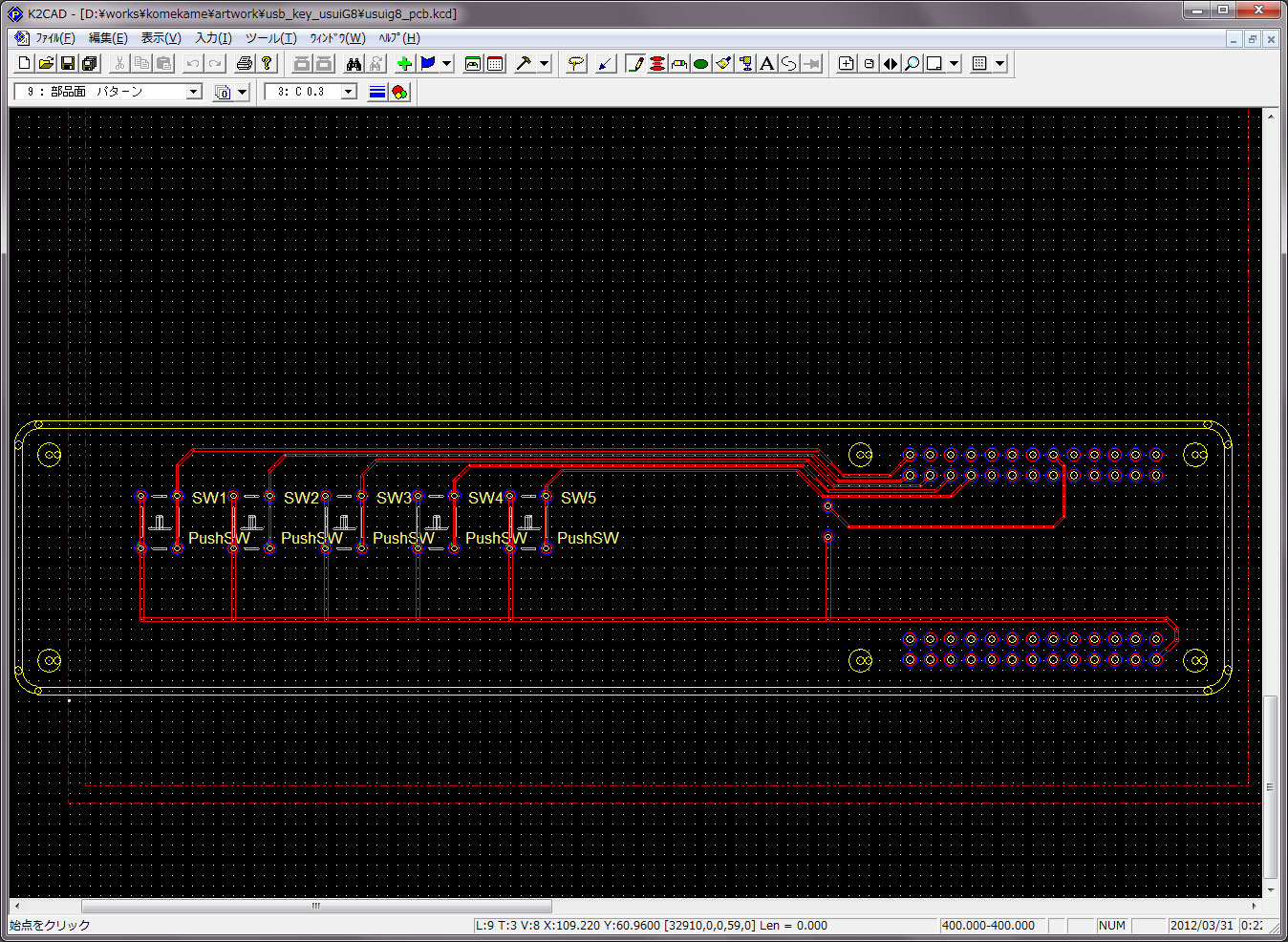

それっぽくするために基板つくったけれども、配線はシンプルなので今回特にガーバーは提示しない。

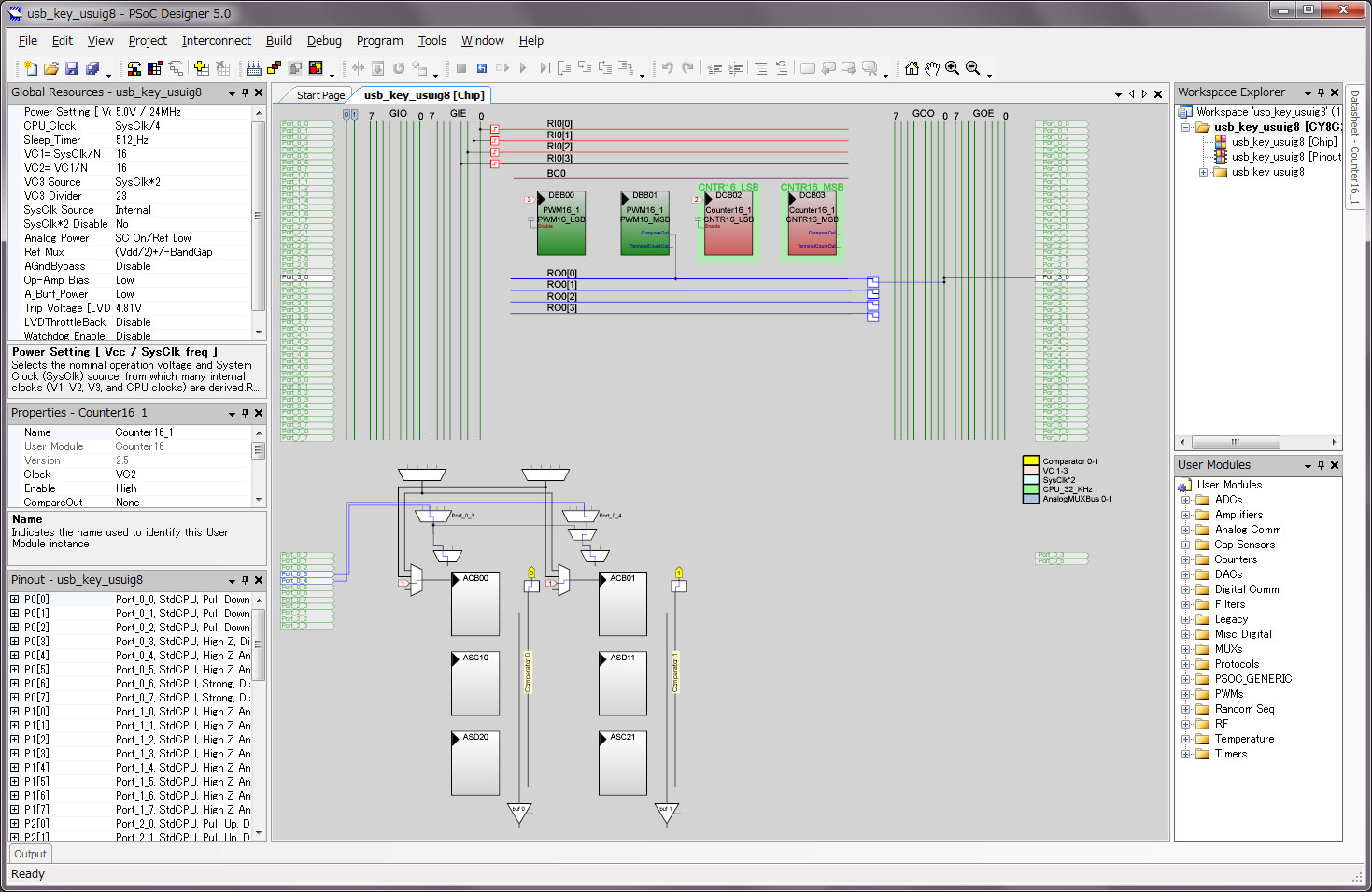

PSoC のモジュール設計。
ブザーを鳴らすための 16bit PWM と音程用タイマー割り込みの 16bit カウンター。
デジタルモジュールが 4つしかないチップなのでいっぱいいっぱい。

Download: usb_key_usuig8.zip
PSoC Designer のプロジェクトファイル。
これをストロベリーリナックスのモジュールに書き込めばOK。

みんなも作って『うすいＧ８』コメントを打ちまくろう！
