かなでというマイコンボードそのもの、および周辺回路の開発を行っていきます。
ソースコードや各種アートはフリー。ご自由に転用してやってください。

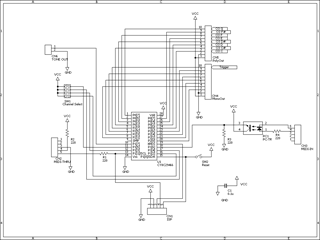

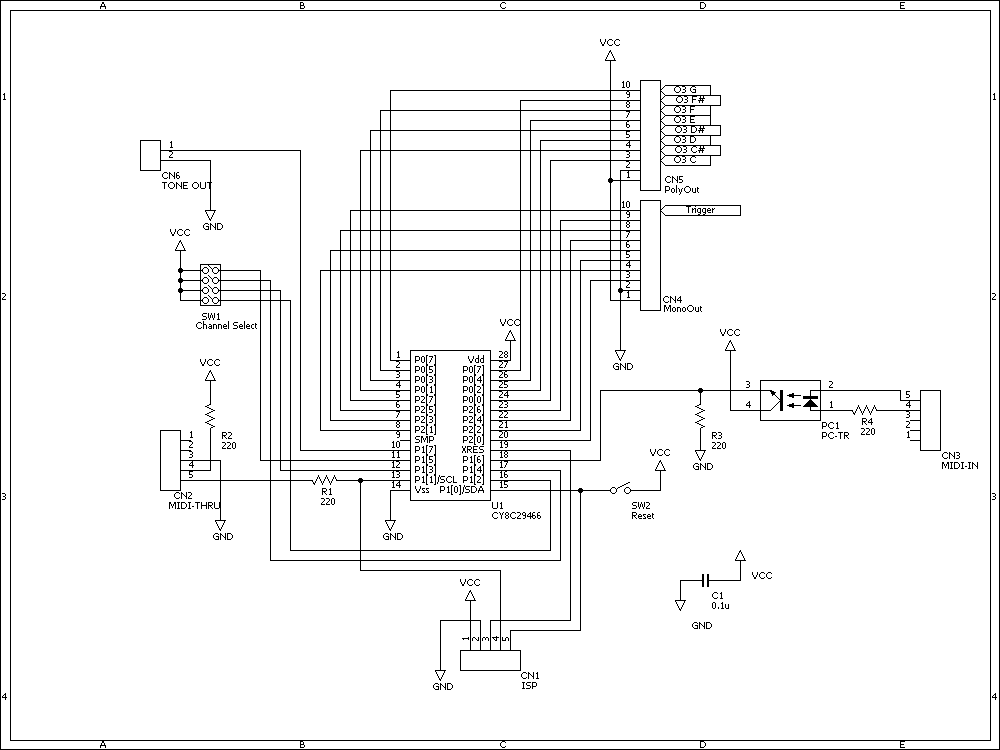

Bsch3v ファイル : frances_first.zip

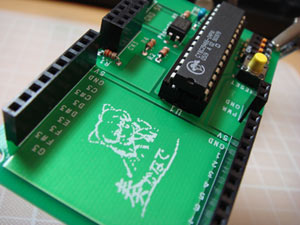

試作品ではなく完成品です。

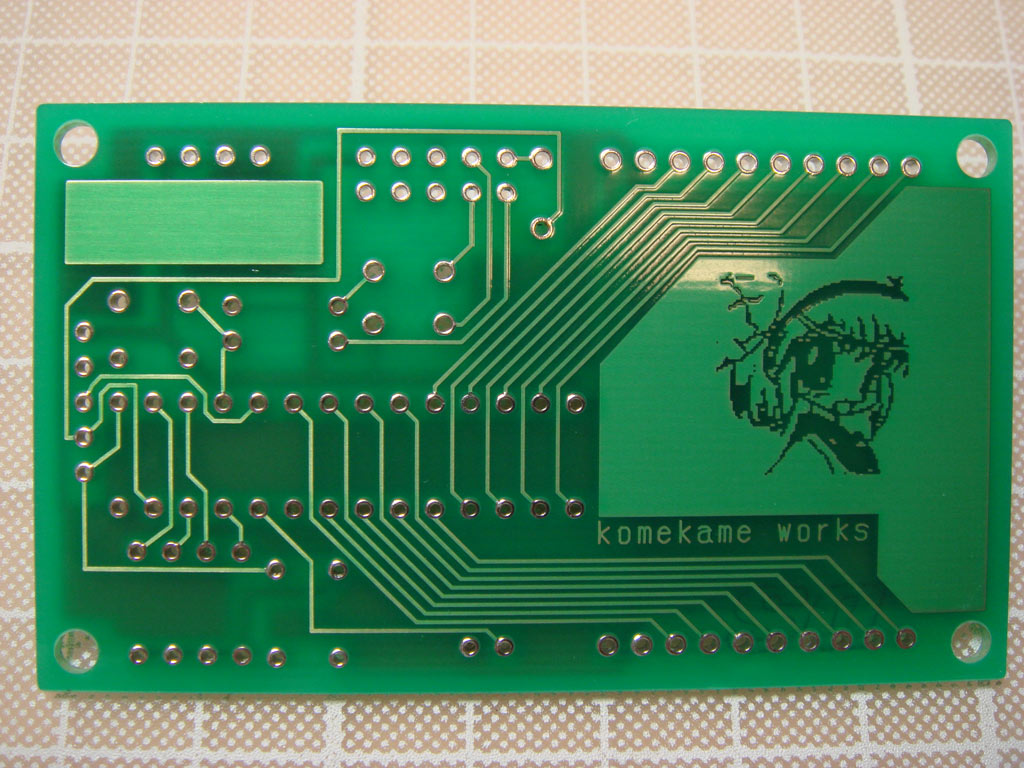

といっても試作で大きな問題が見つからなかったため、パターンは同じです。外形サイズが一般的なユニバーサル基板と同じになったのと、イラストが変更になったのが大きな違いです。半田面のライスちゃんは試作時銅箔で絵を描いたら怒られたので、今回はソルダーマスクに書き込んでいます。

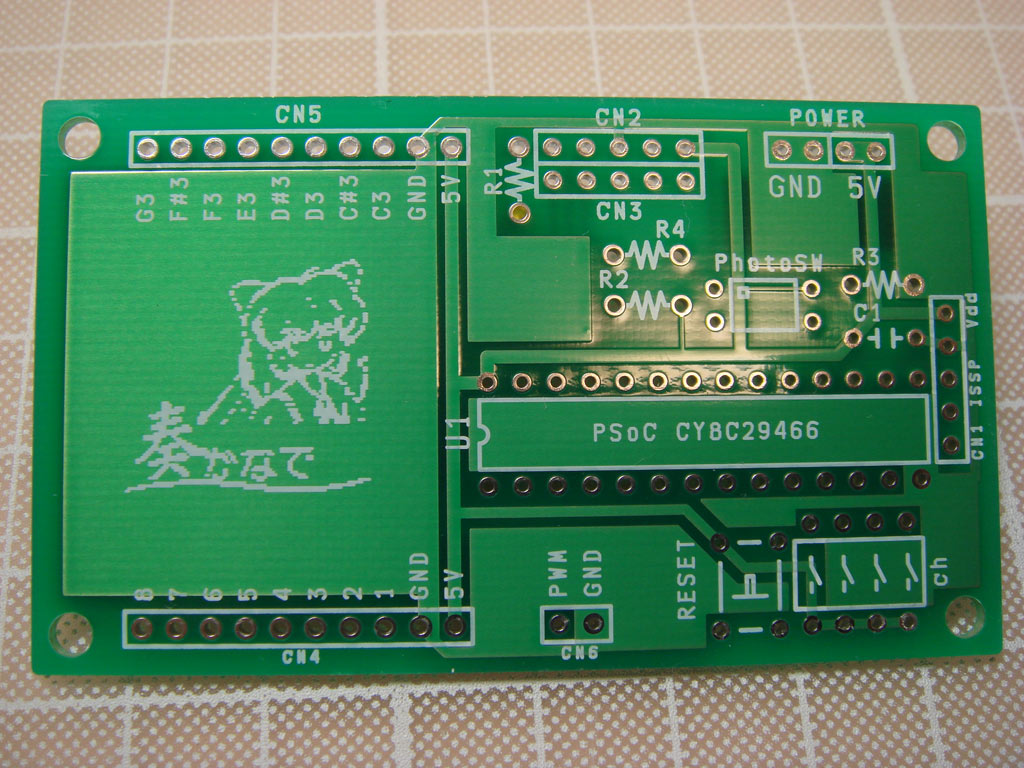

P板.com で製造してもらった試作基板。

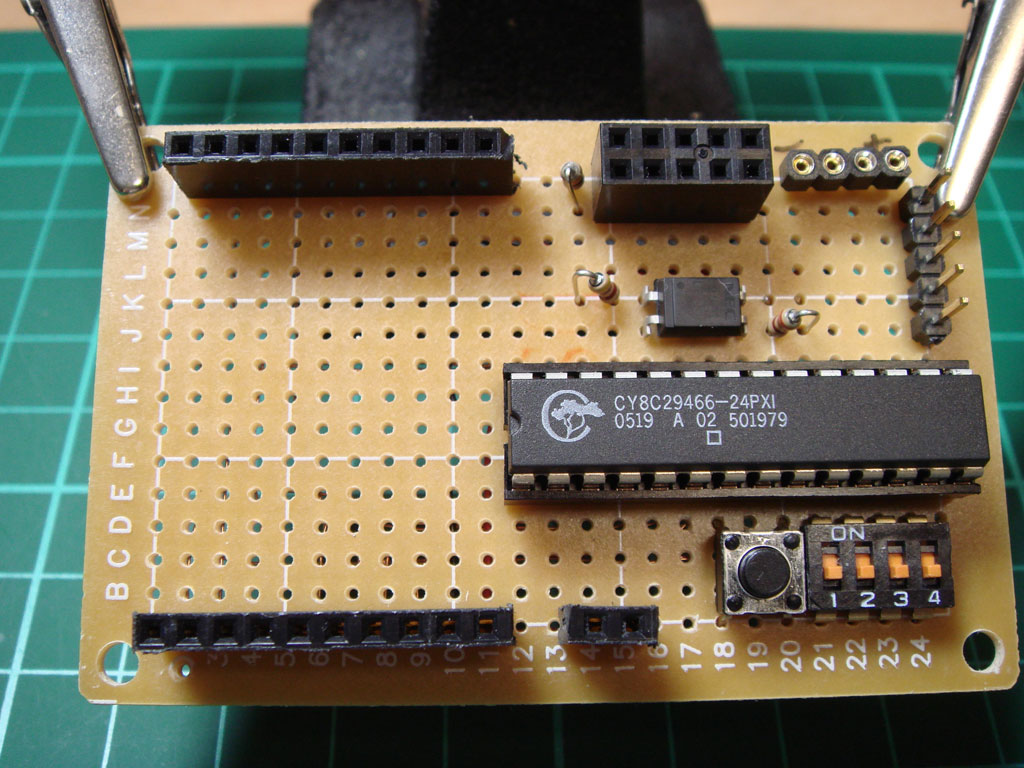

現在のところはユニバーサル基板の上での試作段階。

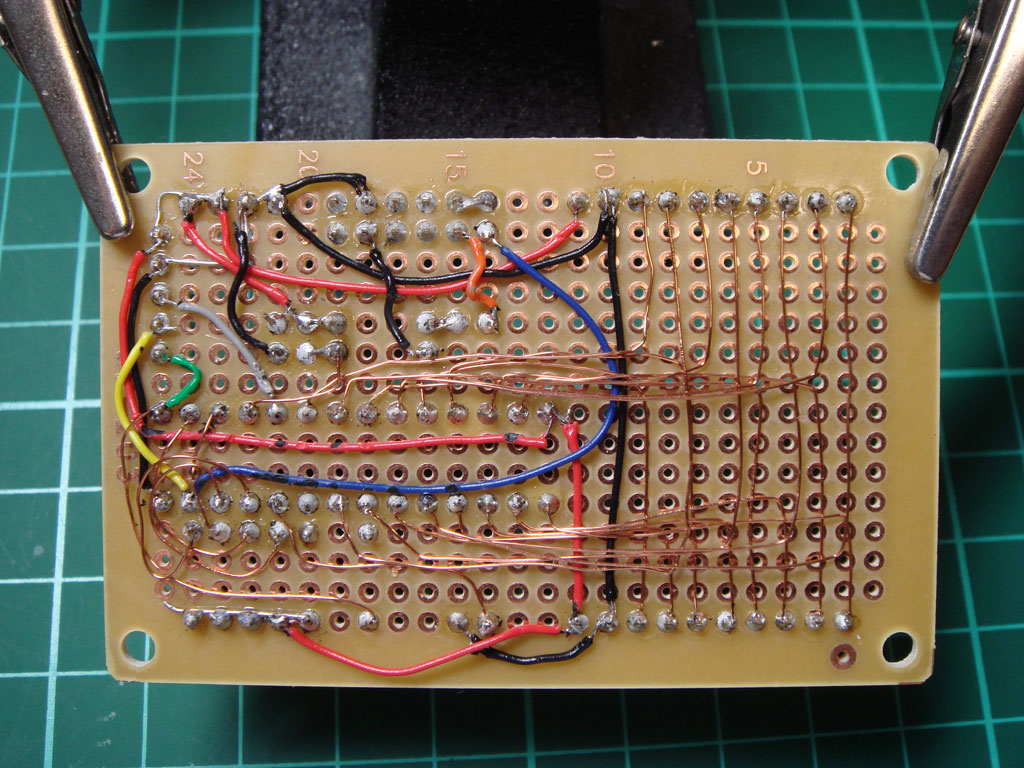

試行錯誤の後が見えますね (^^;
kanade_psoc_112.zip
PSoC Designer のプロジェクトです。
以前の版は PSoC Designer4.0 project だったのを PSoC Designer 5.0 にアップデートしてあります。
110,111の zip では必要なソースコードが欠けていることがわかったのでそれを補ってのリリースとなります。
Programmed by rerofumi.HEXバイナリは 110 のものとほとんど変わりませんのでそちらを利用してください。
111は動作はしますが細かい不備がありました。
kanade_psoc_111.zip
PSoC Designer のプロジェクトです。
受信バッファを増やしただけのマイナーバージョンアップ。
Programmed by rerofumi.
kanade_psochex_111.zip
PSoCに書き込むHEXバイナリです。
MiniProg + PSoCProgrammer を使うなどして書き込んでください。
kanade_psoc_110.zip
PSoC Designer のプロジェクトです。ソース記述はC言語なのでCコンパイラを用意してください。
MIDIパース部分だけ持っていけば他のチップでも似たようなことができるでしょう。
Programmed by rerofumi.kanade_psochex_110.zip
PSoCに書き込むHEXバイナリです。
MiniProg + PSoCProgrammer を使うなどして書き込んでください。
frances-ver1.00.zip
PSoC Designer のプロジェクトです。ソース記述はC言語なのでCコンパイラを用意してください。
Francesは「かなで」以前の、開発中コードなので気にしないでください :-)
Programmed by rerofumi.
基板 Ver1.10
K2CAD 製作ファイル : kanade_pcb_110.zip
P板.com に製造発注した際のガーバーデータ : kanade_pcboutput_080810.zip
試作基板
K2CAD 製作ファイル : kanade_pcb_100.zip
P板.com に製造発注した際のガーバーデータ : kanade_pcboutput_080707.zip
